一、產品簡介
SDO/B系列氧氣點閥箱是南通市申東冶金機械廠最新研制開發成功的安全節能型新產品。 本氧氣點閥箱主要由氧氣過濾器、貯氣裝置、分流控制裝置、氧氣減壓器、出氣接頭（束接）和箱體組成。箱體背面有4-φ14的安裝孔，可供掛壁安裝。箱體正面板上安裝有進氣壓力表和各出氣分壓力表，可將來自氧氣源的高壓氧氣經過濾潔凈后方便地調節至所需的使用壓力，同時供一把或多把切割槍使用。
SDO/B系列氧氣點閥箱比原有氧氣點閥箱有如下優點：
1、設計有氧氣過濾器，確保氧氣潔凈，保護氧氣減壓器安全正常運行。
2、每個分流機構上均設計有氧氣減壓器，可各自獨立地調節使用壓力，保持工作壓力穩定。
3、箱體正面板上安裝有進氣總壓力表和分壓力表，直接監控管道壓力和使用壓力。
4、流量大，壓力損失小。
5、體積小、外形美觀。
6、安裝、使用、維護方便，使用壽命長。
二、用途
氧氣點閥箱適用于冶金、化工、船舶等行業，用于金屬切割如材料切割、廢料切割、事故切割等的氧氣供氣裝置，可同時供一把或多切割槍使用氧氣。
三、結構及原理
氧氣點閥箱的結構見圖一（以I I型為例，I、I I I型的結構基本相同，只是I型為一只出氣接頭，III型為三只出氣接頭）。
氧氣由用戶接入管或檢修閥門進入過濾器，經過濾后進入貯氣罐，經不銹鋼球閥到氧氣減壓器，調至用戶所需的壓力，供用氣點使用。

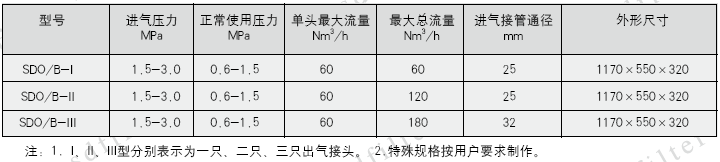

四、主要技術參數
.png)
五、注意事項
1、出廠時，氧氣點閥箱均做過嚴密性試驗，有戶安裝時箱內任何連接部位不得松動，也不允許強力組裝，以免影響使用性能。
2、氧氣點閥箱內與氧氣接觸的所有零部件已經過嚴格脫脂處理，在保管、安裝及使用過程中切忌感染油污。
3、進入氧氣點閥箱的氧氣應是干凈的氧氣。
4、在安裝和維修氧氣點閥箱時，所有的工具應進行脫脂后再使用。
5、氧氣點閥箱應與易燃易爆物品保持一定的距離。
6、工作結束時，應先關閉進氣閥門，待壓力表值降至“0”后再關用氣點小閥門。 |
.png)
