一、產品簡介
      本產品適用于南方地區管徑小、排水量較少、壓力≤0.9MPa的煤氣管道上，去除煤氣中的冷凝水。

二、結構特點
      本產品頂部的閥門備有盲板⑤，檢修時關閉閥門②并插上盲板可完全切斷氣源確保安全。產品底部側邊設有閥門④，一旦下邊的閥門④堵塞，打開此閥門還可排污。
      冷凝水排放操作步驟如下：
      a.緩慢打開（或少量開啟）閥門①如有冷凝水排出則迅速關閉①；
      b.關閉閥門②；
      c.打開底部閥門④，如有堵塞，則開啟側閥④，把水放到合適的地方，冷凝水不應全放盡，防止溢出煤氣。
      d.嚴密關閉閥門④后，再完全打開閥門②；
      當檢修排水時器時，應先關上閥門②；打開管帽3放掉殘存煤氣；插上盲板⑤放掉冷凝水，即可檢修。
      本產品有懸掛式（代號為X）和落地式（代號為L）兩種安裝方式：上圖非雙點劃線部分為懸掛式，俯視圖已示出其安裝尺寸；雙點劃線所示即為落地式L，安裝孔（3-φ20）位于直徑φ314之圓周上。訂貨時請說明安裝方式；未作說明將以懸掛式供貨。

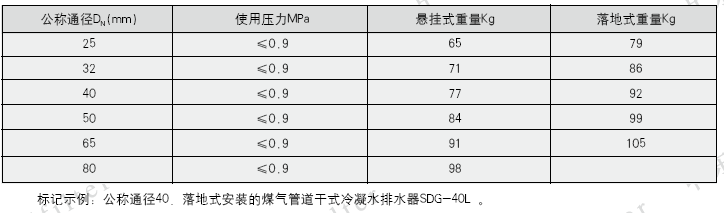

三、外形及相關尺寸見下圖
