一、產品簡介

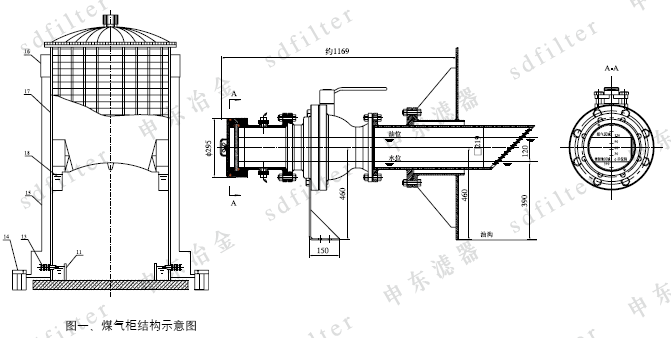

如圖所示，在采用稀油密封技術的煤氣柜中，煤氣的密封是依靠活塞油溝18中，在活塞橡膠填料上保持一定的油位來達到的，密封油通過橡膠填料與側板17之間的縫隙不斷地排掉，活塞油溝18中的油又不斷地被補充，經常地使橡膠填料上地油位超過相當于煤氣壓力油柱的高度，并留出必要的余量以維持密封煤氣的可靠性?；钊蜏?8中通過側板17和橡膠填料間縫隙沿著側板17流下的密封油，流入氣柜底板上的底部油溝11中，與此同時煤氣中的冷凝水也部分地混入密封油中，進入油泵站的集油箱14，進行油水分離，脫水以后的密封油再由集油箱14的泵打出，通過上升油管15，進入側板17的上部油箱16的溢流口溢出，并沿著側板17內壁流入活塞油溝18中。因為密封油的循環量是一定的，故活塞油溝18中的油位降到最低極限，油泵站集油箱14中油位達到最高限，可通過集油箱14中的浮子開關，啟動油泵將密封油打入側板17的上部油箱16內，然后再順側板17流入活塞油溝18中。
但是，這種新型煤氣柜的密封裝置系統，存在無法檢測密封液的缺點，其后果是造成煤氣柜長時間運行，活塞油溝18密封油的有效高度降低，地面集油箱14的泵不能動作，造成活塞噴瀉煤氣和氣柜停產事故。
本產品較好地解決了上述問題，實現了日常工作中對煤氣柜密封液地適時監控。如圖所示，在煤氣柜地面集油箱14和底部油溝11之間，安裝了本產品 — 煤氣柜密封油液位檢測計。
二、產品特點
1、在觀察視窗上設置水位刻度和油位刻度，用于顯示水位高度和油位高度；
2、在觀察視窗端部設有保護蓋板，確保視窗玻璃不被損壞；
3、在本液位連接件上設有一液位測量報警系統，該報警系統一路送到一指示儀，該指示儀帶上下限報警設定，另一路則經由一隔離信號變換器，將報警信號遠傳至其它場所；
4、使用、維護簡潔方便。
三、產品結構及外形
 |
