一、鋼制重力式無閥過濾器說明
      鋼制重力式無閥過濾器系列產品廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾，是一種理想的水處理設備。
      目前, 我公司生產的無閥過濾器有二大系列: 一類是濾池為方形CBL-II型, 過濾水量有20m3/h至175m3/h；另一類濾池為圓形DLB-II、DLG-III型，過濾水量有20m3/h至80m3/h，200m3/h至750m3/h。其中過濾水量為20m3/h和175m3/h的均整體運輸至現場，過濾水量為200m3/h至750m3/h的，由我公司預制成幾部分，運至現場拼裝而成，再經防腐后交付施工單位，裝填濾料后即可調試和運行。

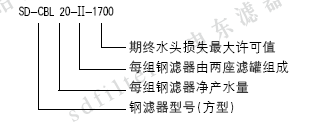

二、型式標準舉例

      CBL-II、DLB-II、DLB-III型系列鋼制重力式無閥過濾器進水、出水、沖洗及排水均不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全可靠，運行自動化，設備一體化，進水箱、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶只需按要求做設備基礎和接通進出水管即可投入運行。同時，該過濾器系列產品均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，采用瀝青砂柔性基礎。

三、鋼制重力式無閥過濾器原理和設計參數
      (一)工作原理簡介
      原水由進水管送入濾池，經過濾層自上而下地過濾，清水即從連通管注入存水箱內貯存，水箱充滿后，水通過出水管進入清水池。濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管口時，空氣進入虹吸管，破壞虹吸作用，濾池反沖洗結束，進入下一周期工作。因而無需象其它過濾器那樣，必須設置反沖洗水泵的反沖洗水塔。
      本系列過濾器的較大規格產品中，與國標圖的鋼筋混凝土重力式無閥過濾池相比，增加了每組三座系列，期終水頭損失******許可值由國標圖的1.70米增加了1.50米和1.90米兩檔次，為凈水廠設計的高程式布置提供了方便選擇的產品。
      (二)設計參數
      1、平均濾速：10米/時
      2、平均反沖洗強度：15升/米2·秒
      3、反沖洗歷時：5分鐘
      4、期終水頭損失值: 1.50米、1.70米、1.90米(三檔憑選)
      5、反沖洗膨脹高度：700×40%外加100mm安全高
      6、濾料層高度：700mm承托層厚度270mm
      7、進水濁度：不大于20度(用于地表水凈化)
      8、出水濁度：不大于3度(用于地表水凈化)

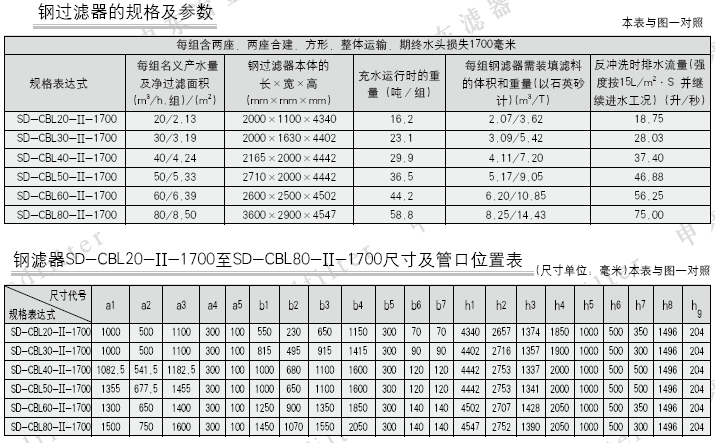

四、鋼制重力式無閥過濾器的構造、規格及技術參數

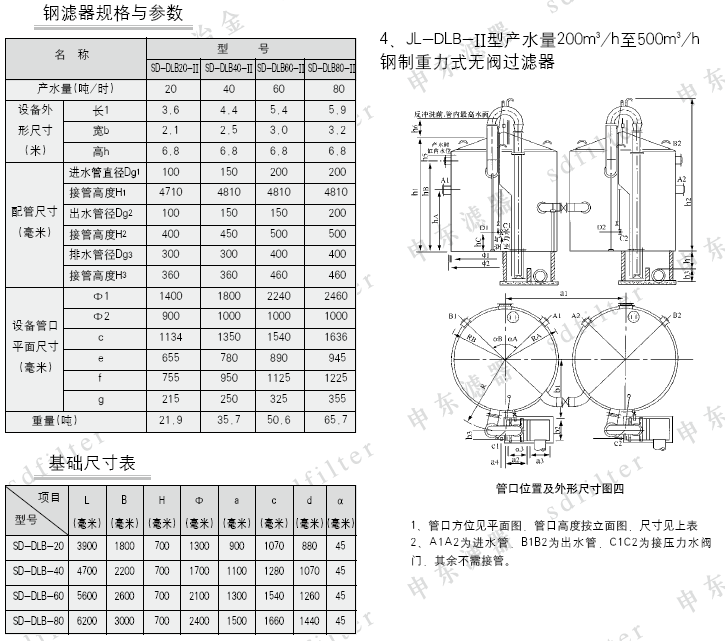

3、JL-DLB-II型產水量20m3/h至80m3/h鋼制重力式無閥過濾器

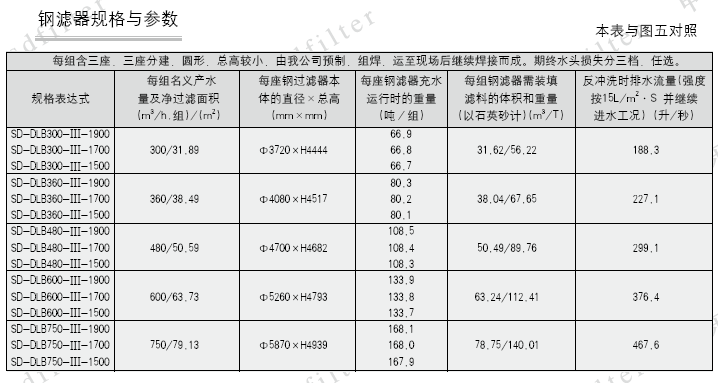

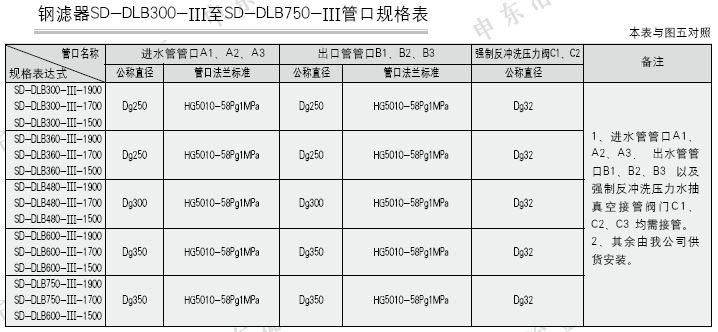

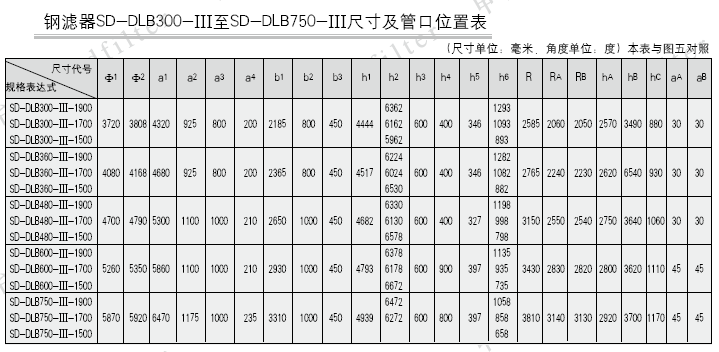

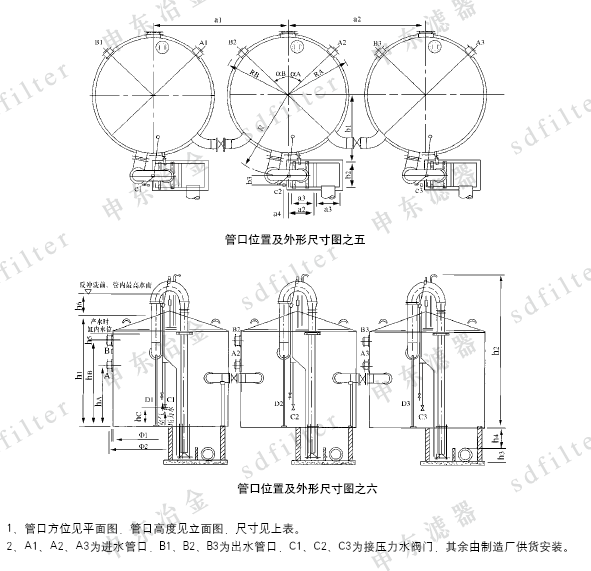

5、SD-DLB-III型產水量300m3/h至750m3/h鋼制重力式無閥過濾器




五、關于進水分配箱的設置、供貨和安裝

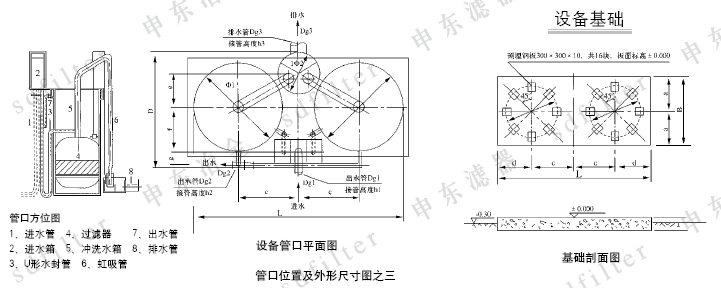

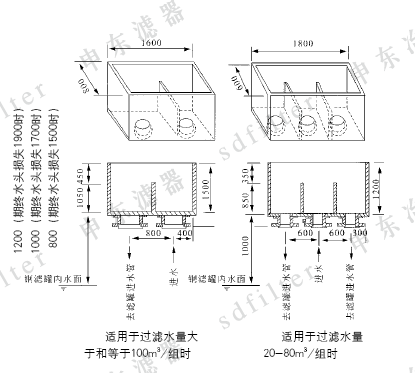

      在許多工程中，重力式無閥過濾器的進水分配箱往往設置在過濾的前一級處理構筑物(沉淀池、澄清池、氣浮池、有機污水處理中的二次沉淀池)的出水槽處，以利用前一級處理構筑物的高度。因此，本產品說明書中的“鋼濾器管口位置及外形尺寸圖”中沒有標出進水分配箱，若鋼濾器的選用者需要在“鋼濾器”上方設置進水分配箱時，請?jiān)谟嗀洉r(shí)注明“帶進水分配箱”字樣，由我公司制造、供貨和安裝。每組每小時過濾水力為20m3至80m3的，每組鋼濾器設一個進水分配箱(分三格)，過濾水量大于或等于100m3/組時的每座過濾器又設一個進水分配箱(分二格)，價格另計。進水分配箱與鋼濾器的高度關系見下圖，進水分配箱與鋼濾器平面位置的關系由工程設計安排，進水分配箱的支柱由我公司加工供貨。
六、供貨及安裝范圍
      1、鋼濾器本體包括內部所有部件、配件。
      2、鋼濾器本體外部的虹吸排水管系及管托。
      3、同組鋼濾器之間的連通管及其閥門和管托。
      4、鋼濾器放凈閥門、短管及彎頭。
      5、鋼濾器內、外供貨部分防腐。
      6、可為用戶代購濾料、裝填濾料或指導濾料的裝填(須在訂貨時具體提出采用何種濾床及濾料)。
      7、可代用戶調試。

七、選用鋼濾器須知

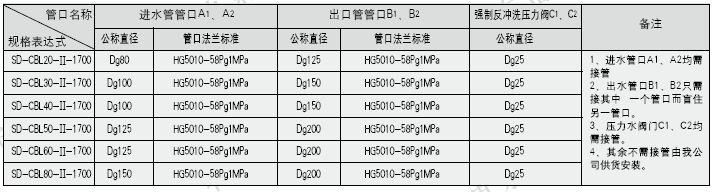

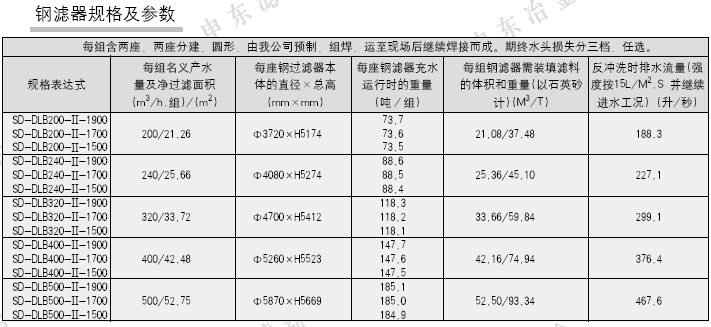

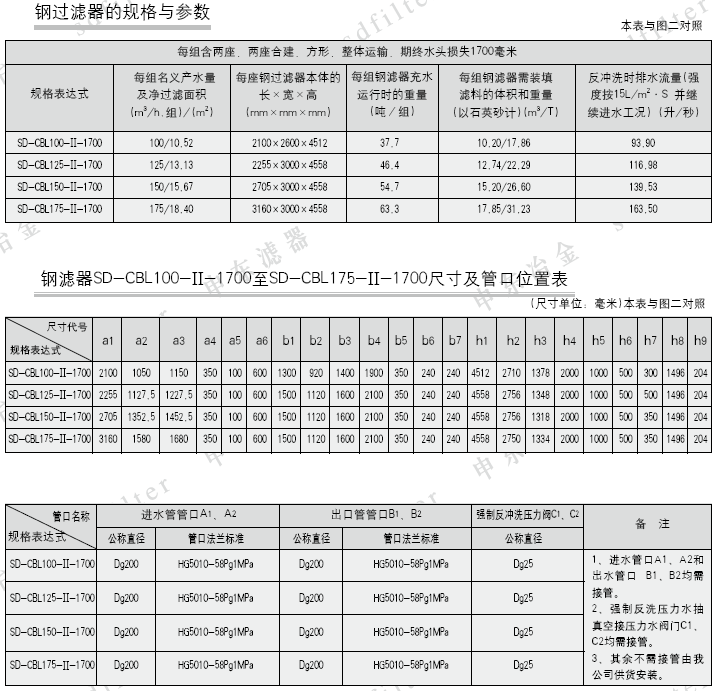

      1、適用本系列鋼濾器時，SD-C B L20-I I-1700至S D-C B L80-I I-1700六種規格均設有B和B'，兩個出水管口。用戶只需按其中任意一個管口，盲死別一個管口；而SD-C B L100-I I-1700至S D-C B L175-I I I-1700每組的兩個出水管口均需接管。SD-DLB200-II至SD-DLB500-II和SD-DLB300-III至SD-DLB750-III的進、出水管口方位以及濾器壁上的入孔方位要求與本說明書中所出方位不一致時，請?zhí)岢鲂枰墓芷贩轿缓?jiǎn)圖。
      2、本系列鋼濾器可采用瀝青砂柔性基礎，本公司備有瀝青柔性基礎施工要求和做法的資料，可供參考。
      3、相鄰兩座圓形鋼濾器器壁之凈距可采用600mm。
      4、進行鋼濾器基礎設計時，應對施工提出要求：基礎的上表面嚴格水平，同一座鋼濾器周邊所在位置之各點標高之誤差應控制在±5mm之內，全部鋼濾器基礎的上表面之標高誤差應控制在±10mm之內。
