一、概 述
在城建、化工、印染、電力、鋼鐵等行業的高濁度給水和污水處理中，通常投加有機高分子絮凝劑。高分子絮凝劑對水中的膠體微粒有強烈的吸附作用和優異的架橋性能，但該藥劑易吸潮結塊，直接投入水中又易粘結成團，使用一般的加藥裝置不能滿足要求，我公司研制開發了一種專用于投加有機高分子絮凝劑的全自動干粉溶液制備及加裝置，經實際使用，效果達到國外同類產品的先進水平。
二、性能及特點
1、自動化程度高
整機采用PLC程序控制，并配備了先進可靠的儀表控制設備，可根據用戶要求設置指令，該裝置可自動準確地配制和投加各種干粉藥劑，不需人工操作，一旦設定就能保證設備在******狀態下運行。
2、具有自動除濕功能，防止結塊
該設備在料倉及輸送部位設有烘干系統和振動裝置，烘干系統可根據現場溫度確定烘干系統的溫度，并能通過控制在料倉上的振動裝置對料倉進行振動從而保證粉料的暢通和避免原有設備干粉易吸潮板結的現象。
3、可靠的干粉計量投加系統
該裝置運用水力學原理使干粉浸潤達到******效果；以保證藥劑的完全溶解。為保證藥劑投加精度和裝置的穩定可靠性，本裝置的投加裝置在總結國外同類設備的優點和實際使用中經驗基礎上進行優化設計，從而使投加精度穩定在0.5%-3%之間，并可在10%-100%之間調節。
溶液制備能力(投加量): 100L/h-20000L/h
有三個分格的溶液箱和兩臺攪拌機，可保證藥劑的浸潤、熟化時間。該裝置結構緊湊、占地面積小、維修簡單、管理方便。
三、型號說明
四、適用范圍
適用于各種干粉藥劑的制備和投加。
五、投藥全自動干粉溶液配帛投加裝置選用說明
(1)以投加聚丙烯酰胺為例：
待處理水量：1000m3/h
聚丙烯酰胺投加量：10mg/L
配制濃度：1%
熟化時間：1h
聚丙烯酰胺需要量(以100%純度計）：
G=10mg/L×1000m3/h=10kg/h
當溶液濃度為1%時，每小時配制量為：
V=G×100=1000L
選用SDGZR1000型干粉投藥全自動溶液裝置
如采用熟化時間0.5h,則選用SDGZR500型干粉投藥全自動溶液裝置
(2)計量泵的配置根據用戶要求(壓力、流量)選擇。
六、裝置組成及操作原理
全自動干粉藥劑溶液制備投加裝置由干粉投加機、溶液制備箱、溶液投加計量泵、液位計、流量計、控制箱等組成。
當按下啟動設備按鈕時，進水閥便打開進水，此時干粉投加機自動投加干粉，同時霧化氣閥打開進氣，攪拌機亦啟動攪拌，當液位到達工作液位時，自動啟動加藥泵；當液位低于低液位時(或當液位到達高液位時)，自動停止加藥泵。整個設備可實現自動行動。

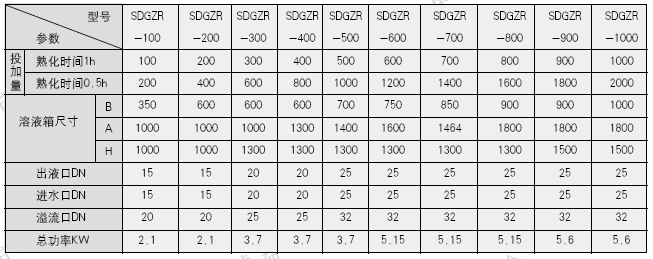

七、全自動溶液制備裝置安裝尺寸

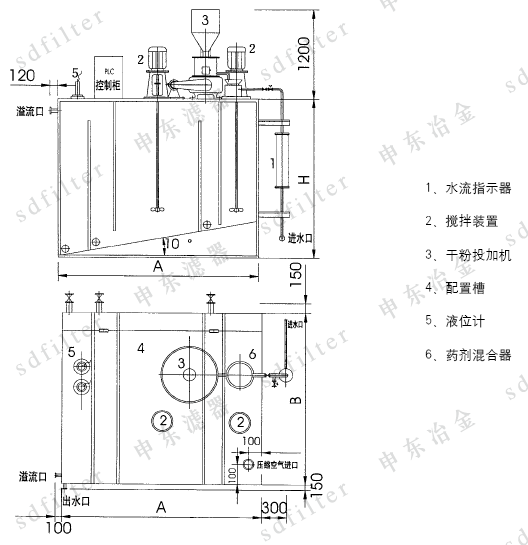

八、全自動溶液制備投加裝置外形圖
 |
